FPC連接器的種類很多,各式各樣的壓接方式,那麽抽屜式的是怎麽判斷fpc連接器是上接還是下接的呢?

顧名思意抽屜式就是像抽屜一樣的進行推拉,推進去是為了鎖緊ffc排線,拉出來ffc排線就能鬆出來.市麵上也有人叫抽拉式或推拉式,都是一樣的意思.

怎麽判斷fpc連接器是上接還是下接呢?

1. 把FPC連接器平放在PCB板或平麵物上.

2. 看看FPC連接器的黑色的拉杆是在上方還是下方?

3. 如果黑色的拉杆是在連接器的下方,FFC排線的金手指接觸方向朝上插入,那就是抽屜式上接

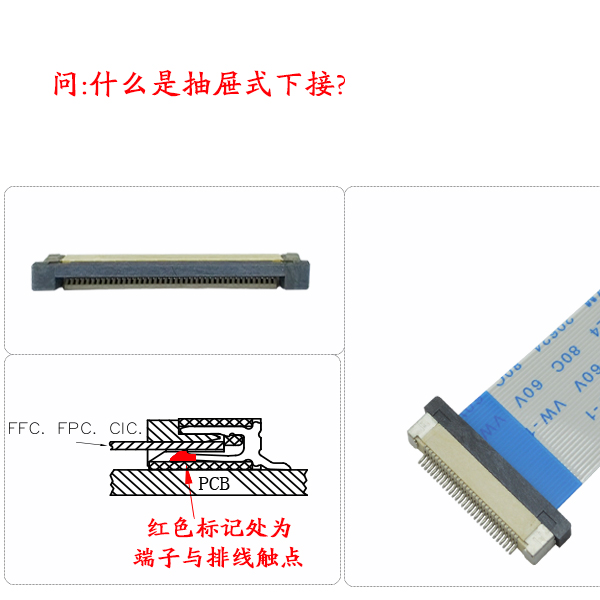

4. 如果黑色的拉杆是在連接器的上方,FFC排線的金手指接觸方向朝下插入,那就是抽屜式下接

怎麽判斷fpc連接器是上接還是下接,其實不單隻有這兩個款式的,同一間距的還有翻蓋,後掀,雙麵接等.深圳樱桃在线视频网站電子可以整套連接器技術1對1輸出，資料齊全，從生產都售後都是由專業的技術人員負責。認真保障護航您的產品。歡迎谘詢:400-885-3306
